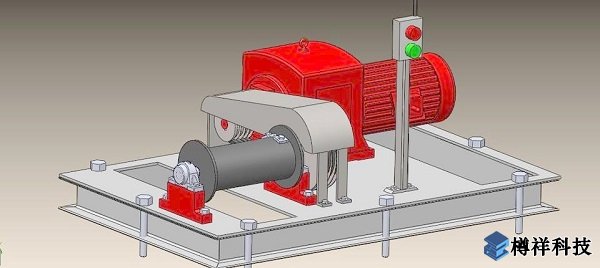

提升機安全性能檢測儀是在HA-TC-3B儀器的基礎上,嚴格按照《煤礦安全規程》、AQ1014～1016-2005《煤礦在用提升機(提升絞車)系統安全檢測檢驗規范》、AQ2020～2022-2008《金屬非金屬礦山在用提升機(提升絞車)安全檢測檢驗規范》及《MT/T 1001-2006煤礦在用提升機節能監測方法和判定規則》的相關要求研制的新型提升機綜合測試儀器。該儀器可對提升機(提升絞車)運行速度、制動系統、液壓系統、系統總變位質量等安全性能和運行狀態進行科學診斷、測試、檢查、調整，是提升機性能測試、安全維護、故障查找、整定的理想設備。

　　主要功能：

　　具有12個測量通道可同時測量。

　　速度測試：實時顯示提升機的運行速度圖，并測出提升力圖、給定速度圖、低頻拖動或制動信號圖，自動計算出***大運行速度、主加速度、主減速度、運行時間、等效力、等效功率?？墒褂棉D(zhuǎn)速傳感器或者測速電機信號進行速度測試。

　　制動系統測試：閘瓦同閘輪或閘盤間隙測試;制動輪的徑向和制動盤的端面跳動測試;空動時間測試;制動時的制動初速度、制動減速度、制動時間、制動距離的測試;制動力、制動力矩的測試(可選配拉、壓、拉壓一體的傳感器)。

　　液壓系統的測試：二級制動性能測試;提升機運行過程中油壓特性曲線、***大油壓、貼閘油壓、殘壓的測試;施閘過程中可調閘電流與液壓跟蹤特性的測試。

　　繼電器的測試：加速度繼電器時間的測試及整定。

　　系統總變位質量的測試：測試系統總變位質量，并繪制出速度圖。

　　配套上位機軟件功能***，實時顯示鼠標所在曲線上數據點的值，并對測試過程的曲線可以進行局部的放大、分析、計算、處理等功能。測試報告可以分成各種類別，根據不同需要可得到個性化、滿意的測試報告。

　　技術指標：

　　測量速度范圍：0-16m/s 精度：±0.08m/s

　　測量加速度范圍:0-5m/s² 精度：±0.03m/s²

　　測量制動力范圍:0-196kN 精度：±1.96kN (拉壓力探頭)

　　測量壓力范圍(2路)：0-20MPa 精度：±0.2MPa(可擴展)

　　測量負荷電流(2路)：AC 0-400A 精度：±2A DC -4000-+4000A 精度：±40A

　　測量時間：0-99.99s 精度：±0.01s(可擴展)

　　測量位移范圍：0-4mm 精度：±0.04mm

　　可調閘信號：0-500mA 精度：±2.5mA

　　速度信號(測速發電機)：DC -250V+250V

　　測量井深范圍：0-9999m

　　本安防爆電路，具有礦用產品安全標志 和防爆標志ExiBI

　　儀器特點：

　　儀器具備自動存貯功能，可存貯近百臺提升機的所有測試數據。采用透射光亮度比較***、畫質鮮艷的新型TFT彩色液晶屏，全中文菜單提示簡單易學。

　　本儀器既可***立測試使用，也可作為數據采集器，與筆記本電腦或其它電腦連接，將測試結果現場處理，能自動生成測試報告，便于存盤、存檔，且適用于所有Windows系統。

　　本儀器攜帶方便，使用方式靈活，測試手段***內***，測試結果精確，功能***，也是礦山安全檢測機構及各煤炭企業機電設備測試的得力工具。

　　采用工業級芯片，抗干擾能力強，穩定可靠。電池供電，具有短路、過充電保護及欠電指示功能。

　　增加了開關信號電路保護功能，對現場誤接電壓信號，不會損壞儀器，只需更換保險絲即可。
